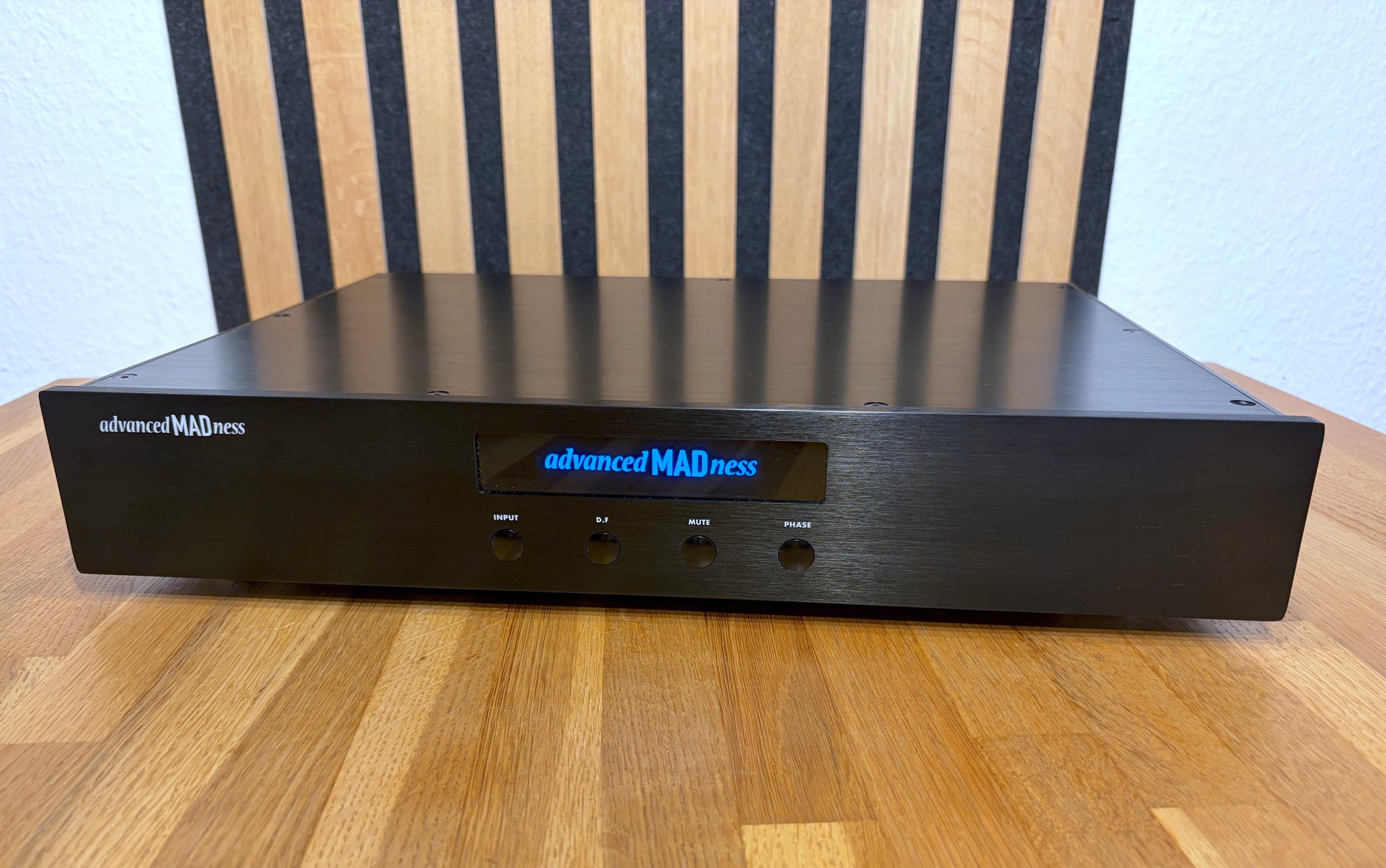

advancedMADness TDA1541 Digital - Analog Konverter Schwarz/Schwarz

advancedMADness

TDA1541 DAC – Legendärer R2R-Klang mit diskreter Ausgangsstufe im Aluminium Gehäuse

Der TDA1541 DAC vereint den charakterstarken Klang des legendären Philips TDA1541 mit einer vollständig diskret aufgebauten analogen Ausgangsstufe. Dieses kompromisslose Design verzichtet vollständig auf integrierte Operationsverstärker und setzt stattdessen auf eine selektierte, diskrete Class-A-Signalverarbeitung für maximale Natürlichkeit und musikalische Authentizität.

Dank moderner Digitalanbindung über USB sowie SPDIF/AES verbindet dieser DAC klassische R2R-Technik mit zeitgemäßer Konnektivität.

Technische Daten

1. DAC-Architektur


    •    DAC-Chip: TDA1541
    •    Architektur: 16-Bit Non-Oversampling (OS und NOS)
    •    Maximale Abtastrate:
    •    USB: Bis zu 384 kHz (PCM)
    •    SPDIF/Koaxial: Bis zu 192 kHz (PCM)
    •    Signalkonvertierung: Direkte Strom-zu-Spannung-Umwandlung für unverfälschte Klangqualität
    •    Signalqualität: Her

    • DAC-Chip: Philips TDA1541 (echter 16-Bit R2R Multibit DAC)

    • Betriebsarten: Non-Oversampling (NOS) und Oversampling (OS) wählbar

    • Maximale Abtastraten:

    - USB: bis 384 kHz PCM (intern angepasst auf natives Format des TDA1541)

    - SPDIF / Koaxial: bis 192 kHz PCM

    - AES: bis 192 kHz PCM

    • Signalwandlung: Präzise diskrete I/V-Umsetzung (Strom-zu-Spannungs- Wandlung)

    • Charakteristik: Hohe Impulspräzision, natürliche Klangfarben, stabile Raumabbildung

2. Analoge Ausgangsstufe


   • Vollständig diskret aufgebaut (kein Operationsverstärker im Signalweg)

   • Class-A-Topologie

   • Selektierte, eng tolerierte Bauteile

   • Musikalisch fließende Wiedergabe mit hoher Dynamik und feiner Detailauflösung

   • Geringe Phasenverschiebung und natürliches Ausschwingverhalten

3. Digitale Eingänge


   • USB

   • SPDIF (Koaxial)

   • AES/EBU

   Alle Eingänge sind signaltechnisch optimiert für geringes Jitter-Verhalten.

4. Stromversorgung


   • Getrennte Transformator-Sektionen für Digital- und Analogbereich

   • Mehrfach stabilisierte Spannungsregler mit separaten Versorgungszweigen

  • Dedizierte, rauschoptimierte Versorgung für den TDA1541

  • Separate Spannungsversorgung für die diskrete Ausgangsstufe

  • Hochwertige Siebung mit großzügig dimensionierten Pufferkondensatoren

  • Interne lineare Stromversorgung (kein externes Steckernetzteil)

5. Dimensionen
    •    Abmessungen: 42 x 8 x 31 cm ( B x H x T )
    •    Gehäusematerial: Solides Aluminiumgehäuse für optimale Abschirmung und Stabilität, Plattenstärken zw. 5mm und 7mm
    •    Gewicht: 5,3 kg

Warum TDA1541 mit HDAM-Ausgangsstufe?

   • Authentische Klangfarben ohne digitale Härte

   • Natürliches Timing und exzellente Mikrodynamik

  • Große, dreidimensionale Raumabbildung

  • Organische Mittenwiedergabe mit analogem Charakter

Anwendungsbereiche

 • High-End HiFi Anlagen

  • Röhren- oder Class-A-Verstärker

  • Lautsprechersysteme mit hoher Auflösung

  • Musikliebhaber mit Fokus auf musikalischen Fluss

Lieferumfang:

 • TDA1541 DAC

  • Netzkabel

  • Bedienungsanleitung
