Design Philisophie des advancedMADness DACs
Unsere DAC Architektur ist darauf ausgelegt, den TDA1541 Chip im sogenannten „Simultanmodus“ zu betreiben. Das bedeutet, dass die 16 Bit Daten für den linken und rechten Kanal unabhängig voneinander getrennt eingespeist werden.
Technisches zur Wandlung
Bei einer Abtastrate von 384 kHz errechnet sich die BCK Frequenz (Bit Taktfrequenz) wie folgt:
384 kHz × 16 Bit = 6,144 MHz Die von uns definierte Frequenz nutzt das volle Potenzial dieses einmaligen Chip Designs und liegt perfekt innerhalb der spezifizierten Betriebsgrenzen des TDA1541 (BCK: max. 6,4 MHz und maximale Datenrate: 6,4 Mbit/s).
Unser Design schöpft das volle Potenzial des TDA1541 aus, um sicherzustellen, dass dessen Leistung den absoluten Höhepunkt seiner Möglichkeiten erreicht. Dies wurde inzwischen bereits von hunderten zufriedenen Kunden bestätigt, insbesondere auch bei der Wiedergabe von HiRes Musik per Datenstream mit 192kHz.
Leistung und Stromaufnahme
Der TDA1541 weist eine typische Leistungsaufnahme von 850 mW auf, doppelt so viel wie zeitgenössische Sigma Delta DACs. Intern verfügt er über ein duales 16 Bit R2R Widerstandsnetzwerk, gekoppelt mit einer stromstarken Analogschaltung.
Die Wärmeentwicklung des TDA1541 ist in der Regel sehr gering. Im Dauerbetrieb wird der Chip lediglich handwarm, weshalb sich eine zusätzliche Kühlung des Chips nicht empfiehlt.

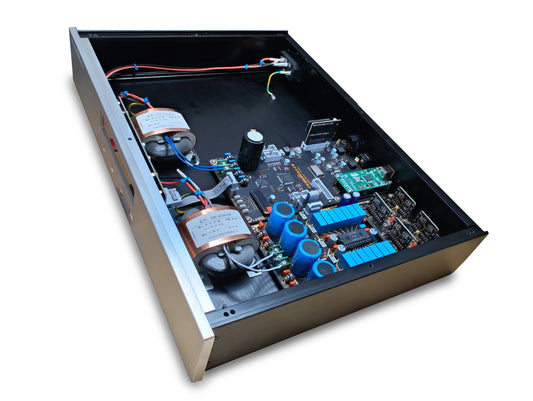

Der originale TDA1541 Chip in unserem advancedMADness
Jeder von uns gebaute TDA1541 DAC besitzt einen originalen Wandler aus den Werken von Philips und TSMC. Alle von uns eingekauften Chips sind originale „New Old Stock“ Teile, deren Herkunft per Rechnung beziehungsweise Lieferschein
nachvollzogen werden kann. Der TDA1541 ist das teuerste Einzelbauteil des advancedMADness.
16 vs 24 Bit
Der TDA1541 ist ein 16 Bit Chip und unsere ursprüngliche Designabsicht bestand darin, ihn für die Wiedergabe von 16 Bit Audio zu verwenden.
Um jedoch mit den Fortschritten moderner Medienformate Schritt zu halten und gleichzeitig die Wiedergabe von 24 Bit Audio zu ermöglichen, ohne dabei den charakteristischen Klang des TDA1541 zu verfälschen, wählten wir die denkbar einfachste Methode, um 24 Bit Signale auf 16 Bit herunterzukonvertieren.
Dieser Ansatz gewährleistet, dass die dem TDA1541 innewohnenden klanglichen Eigenschaften bestmöglich erhalten bleiben. Bis heute konnten weder wir noch eingeladene Gäste klanglich eine hörbare Verbesserung durch R2R DACs mit 24 Bit Architektur feststellen.
NOS: Das Hören ohne digitalen Filter
Der Zweck von NOS (Non Oversampling) besteht darin, die ursprüngliche Musikaufnahme möglichst originalgetreu wiederzugeben, ohne zusätzliche Signalverarbeitung oder klangliche Verfärbungen einzuführen und somit einen authentischen, unverfälschten Klang zu liefern. Filterungen verändern gezielt bestimmte Frequenzbereiche und verursachen dadurch immer eine Veränderung des ursprünglichen Signals. NOS verursacht keinen Abfall der Höhenwiedergabe (High Frequency Roll Off) und führt auch nicht zu klanglichen Verzerrungen.
Der advancedMADness kombiniert den TDA1541 mit der von Marantz entwickelten diskret aufgebauten HDAM Stufe, welche eine spezielle analoge Filterung realisiert. Diese Entwicklung wurde erstmals 1999/2000 im Marantz CD 7 eingesetzt und speziell auf den TDA1541 abgestimmt.
Auch Firmen wie Sugden und Audio Note haben beziehungsweise hatten in ihren Designs NOS TDA Wandler wie den TDA1543 verbaut und damit sehr große Erfolge erzielt.
Der Klang der unverfälschten Wandlung wird von unseren Kunden häufig als „souverän“, „das Beste, was ich je gehört habe“, „analog wie Vinyl“ oder „Endgame“ beschrieben.
Wenn der Kunde eine digitale Filterung wünscht, kann über die Taste D.F. der FPGA Modus aktiviert werden, welcher einen digitalen Filter siebter Ordnung vorschaltet. Diese Funktion ist ausschließlich Bestandteil der MK II Version des advancedMADness DACs.
Die ursprüngliche MK I Version arbeitet hingegen mit dem originalen Philips SAA7220 Digitalfilterchip, welcher eine klassische vierfache Oversampling Filterung realisiert und speziell für den Betrieb mit dem TDA1541 entwickelt
wurde.
Somit bleibt es immer dem Kunden selbst überlassen, welche Art der Wiedergabe seinem persönlichen Geschmack am meisten entspricht.
